การปรับแต่ง GR1/GR2 ทิตาเนียม Bipolar Plates สําหรับ PEM Electrolyzer

การปรับแต่ง GR1/GR2 ทิตาเนียม Bipolar Plates สําหรับ PEM Electrolyzer

ชื่อสินค้า:พล็อตสองขั้ว
การใช้งาน:การผลิตไฮโดรเจนโดยการชําระไฟฟ้าด้วยน้ํา แบตเตอรี่พลังงานใหม่ เซลล์เชื้อเพลิงผลิตไฮโดรเจน
วัสดุทิตาเนียม สแตนเลส ทองแดง นิเคิล
ความบริสุทธิ์ของไทเทเนียม:990.7%
เกรด:GR1 / GR2
รายละเอียดตามแผนการ
วิธีการประมวลผล:CNC / การขีด

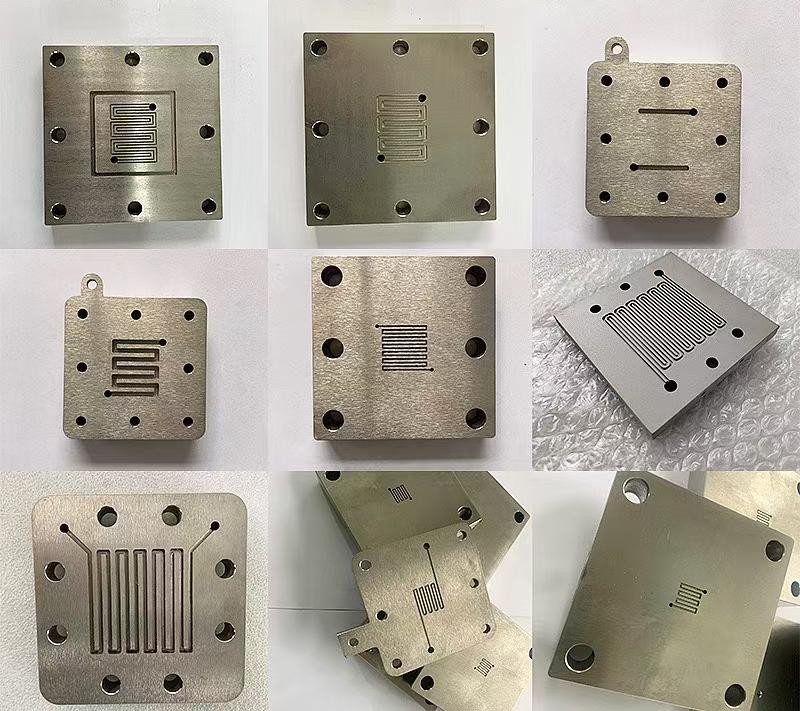

1กระบวนการผลิตของแผ่นไทเทเนียมไบโพลาร์

พลาสติเทเนียมแบบสองขั้วเป็นองค์ประกอบที่สําคัญในเซลล์เชื้อเพลิง PEMและเครื่องชําระไฟฟ้าน้ํา PEM. พวกมันรับผิดชอบในการกระจายก๊าซ / น้ําเหลว, การนําไฟฟ้า, และสนับสนุนการประกอบผนัง-อิเล็กทรอนด์. กระบวนการผลิตมีหลายขั้นตอนสําคัญ:

1.1การคัดเลือกวัสดุแท้

• วัสดุ: ทิตาเนียมที่บริสุทธิ์ทางการค้า (ตัวอย่างเช่น เกรด 1 หรือเกรด 2) หรือเหล็กผสมทิตาเนียม

• ความหนา: ปกติจะอยู่ระหว่าง 0.1 mm ถึง 1 mm ขึ้นอยู่กับการใช้งาน

1.2. การรักษาพื้นผิวก่อน

• พริกเกิล: กําจัดชั้นออกไซด์บนพื้นผิวและสารพิษ

• การเป่าทรายหรือการเคลือบเครื่องจักรกล: ปรับปรุงความหยาบของผิวเพื่อการติดตามเคลือบที่ดีกว่า

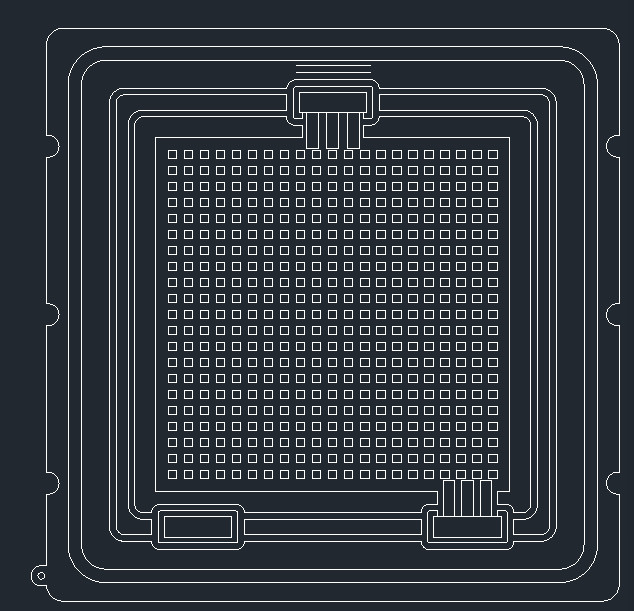

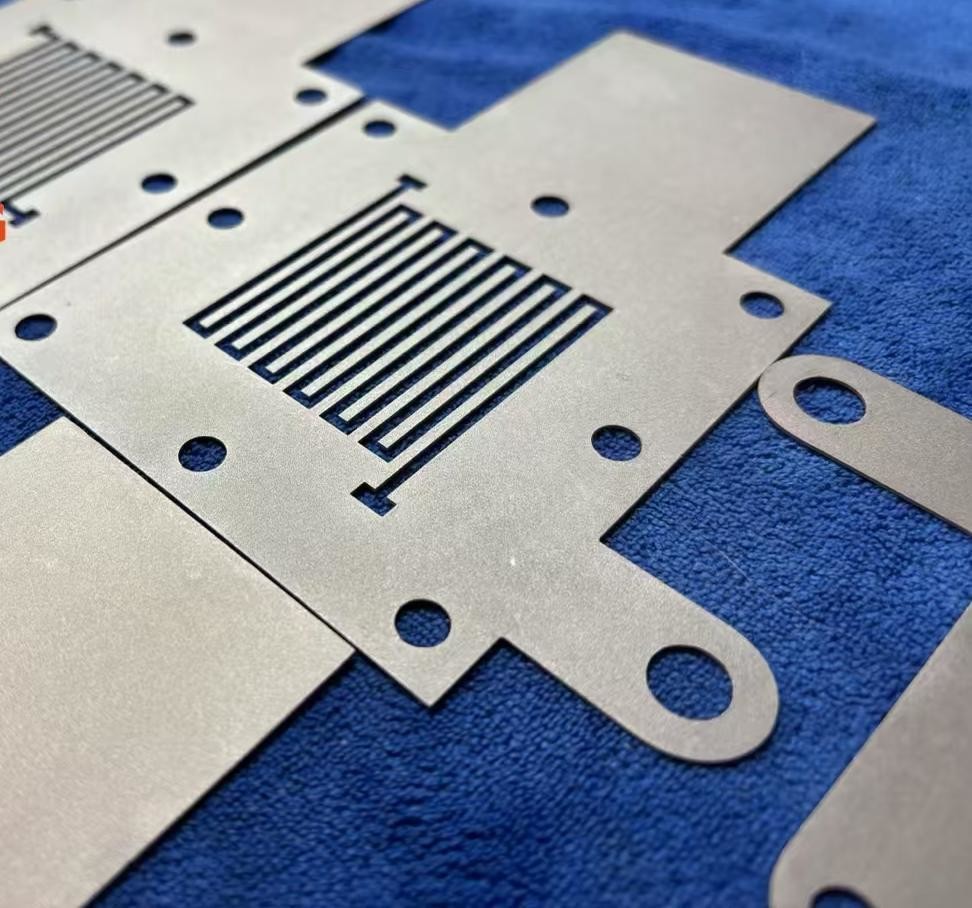

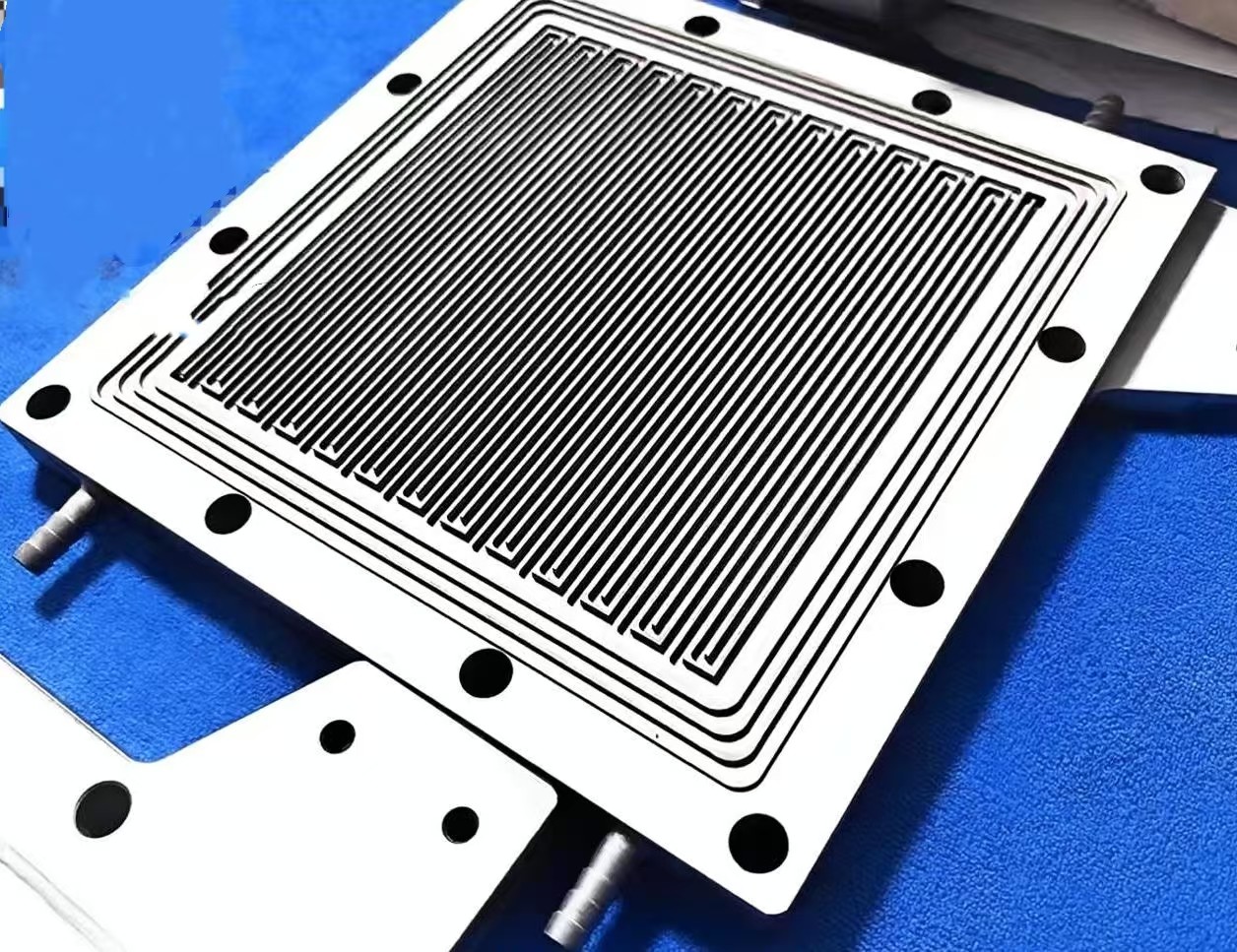

1.3. การสร้างสนามไหล

ช่องทางการไหลออกแบบเพื่อจัดการการไหลของก๊าซหรือของเหลว วิธีการสร้างที่ทั่วไปรวมถึง:

(a) การตรา

• การปั้นความเร็วสูง โดยใช้เครื่องพิมพ์แม่นยํา

• เหมาะสําหรับการผลิตจํานวนมาก

• ต้องการหม้อทนทานและราคาแพง

(b) การปั้นม้วน

• เทคนิคการผลิตต่อเนื่อง

• ใช้สําหรับรูปแบบช่องทางที่เรียบง่ายหรือตรง

(c) การถักเคมี

• รูปแบบแม่นยําผ่านการถ่ายภาพและการฉลากกรด

• ดีที่สุดสําหรับโครงสร้างที่ซับซ้อนหรือละเอียด

• ค่าใช้จ่ายที่สูงขึ้น และเกี่ยวข้องกับการจัดการขยะเคมี

(d) การแปรรูปด้วยเลเซอร์หรือ EDM

• เทคนิคความแม่นยําสูง เหมาะสําหรับ R & D หรือชุดเล็ก

• สามารถสร้างโครงสร้างสนามการไหลผ่านที่ละเอียดมากและเป็นพิเศษ

1.4การปั่น (สําหรับการประกอบ)

แผ่นไทเทเนียมแบบสองแผ่น สามารถเชื่อมต่อกันเพื่อสร้างแผ่นไบโพลาร์ที่ปิดได้

• การปั่นเลเซอร์หรือการผสมผสานการกระจาย: รับประกันความสามารถในการปรับประปาสูงและความสมบูรณ์แบบของโครงสร้าง

1.5การบํารุงผิว

ทิตาเนียมมีแนวโน้มที่จะสร้างชั้นออกไซด์ที่ไม่นําไฟ (TiO2) ซึ่งส่งผลต่อผลการทํางานของไฟฟ้า. การเคลือบผิวถูกนําไปใช้เพื่อปรับปรุงความสามารถในการนําไฟและความทนทานต่อการกัดกร่อน

ประเภทการเคลือบแบบปกติ:

• ผิวเคลือบจากคาร์บอน: กราเฟน นาโนท่อคาร์บอน

• โลหะเกียรติ: พลาตินัม หรือทองคํา (มีความสามารถในการนําไฟและทนทานต่อการกัดกร่อนที่ดี แต่แพง)

• เซรามิกที่นําไฟ: ไทเทเนียมไนไตรได (TiN) ไนโอเบียมไนไตรได (NbN)

1.6การทดสอบคุณภาพ

• การทดสอบความแน่นของก๊าซ: เพื่อให้แน่ใจว่ามีการปิด

• การทดสอบการนําไฟฟ้า

• การทดสอบความต้านทานต่อการเก่า

• การตรวจสอบความแม่นยําของมิติ

2การใช้งานของแผ่นไทเทเนียมแบบสองขั้ว

แผ่นไทเทเนียมแบบสองขั้วถูกใช้ในระบบไฟฟ้าเคมีต่างๆ รวมถึง:

2.1. เครื่องประกอบไฟฟ้าน้ําแบบ Membrane Proton Exchange (PEMWE)

• สภาพแวดล้อมกรดที่รุนแรงและความดันสูง

• ทิตาเนียมมีความทนทานต่อการกัดสนองที่ดีและทนทาน

2.2. เซลล์ไฟฟ้า PEM (PEMFC)

• คุณสมบัติของน้ําหนักเบาและทนทานต่อการกัดกร่อน เหมาะสําหรับการใช้งานที่พกพา, รถยนต์, และอากาศ

2.3เซลล์ไฟฟ้า

• ใช้ในการแปรรูปเคมี การบํารุงน้ํา และการผลิตไฮโดรเจนสีเขียว

3ข้อดีของแผ่นไทเทเนียมแบบสองขั้ว

4ความท้าทาย

ขณะที่แผ่นไทเทเนียมสองขั้วมีข้อดีหลายอย่าง ปัญหาบางอย่างประกอบด้วย:

• ราคา วัสดุ สูง: ไทเทเนียมและการเคลือบมันแพง

• ความ ยาก: ไทเทเนียมยากต่อการปั้นและการแปรรูปกว่าเหล็ก

• ความสามารถในการนําทางบนพื้นผิวต้องการการปรับปรุง: ชั้นออกไซด์ธรรมชาติต้องการการรักษาผิวที่มีประสิทธิภาพเพื่อรักษาความสามารถในการนําไฟ
