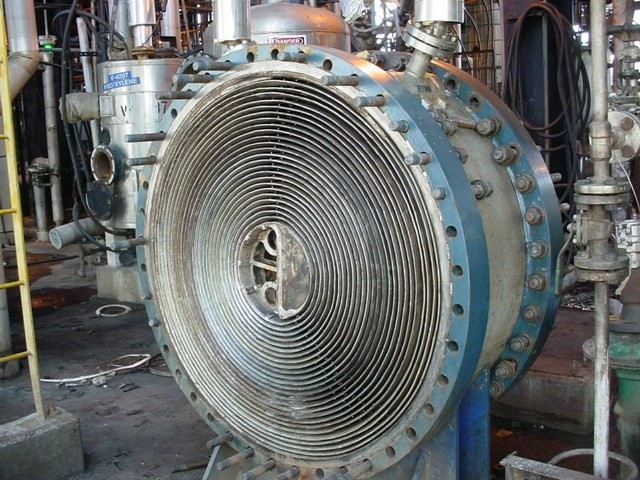

ตัวแลกเปลี่ยนความร้อนท่อไทเทเนียมนิกเกิลแผ่นเกลียว

ตัวแลกเปลี่ยนความร้อนท่อไทเทเนียมและนิกเกิลแผ่นเกลียว

ข้อมูลจำเพาะ:

ปัจจัยที่ต้องพิจารณาเมื่อออกแบบเครื่องแลกเปลี่ยนความร้อนแบบท่อเกลียว:

ตัวแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อประกอบด้วยชุดของท่อท่อเหล่านี้หนึ่งชุดประกอบด้วยของเหลวที่ต้องได้รับความร้อนหรือเย็นของเหลวที่สองไหลผ่านท่อที่กำลังถูกทำให้ร้อนหรือเย็นลงเพื่อให้สามารถให้ความร้อนหรือดูดซับความร้อนที่ต้องการได้ชุดท่อเรียกว่ามัดท่อและสามารถประกอบขึ้นจากท่อหลายประเภท: ธรรมดา ครีบตามยาว ฯลฯ โดยทั่วไปแล้วตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อมักใช้สำหรับการใช้งานแรงดันสูง (ด้วยแรงดันมากกว่า 30 บาร์และอุณหภูมิสูงกว่า มากกว่า 260 องศาเซลเซียส)เนื่องจากตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อมีความทนทานเนื่องจากมีรูปร่าง

มีคุณสมบัติการออกแบบการระบายความร้อนหลายอย่างที่ต้องนำมาพิจารณาเมื่อออกแบบท่อในตัวแลกเปลี่ยนความร้อนเปลือกและท่อซึ่งรวมถึง:

1. เส้นผ่านศูนย์กลางท่อ:การใช้เส้นผ่านศูนย์กลางท่อขนาดเล็กทำให้เครื่องแลกเปลี่ยนความร้อนทั้งประหยัดและกะทัดรัดอย่างไรก็ตาม ตัวแลกเปลี่ยนความร้อนมีโอกาสเกิดคราบเร็วขึ้น และขนาดที่เล็กทำให้การทำความสะอาดทางกลไกของการเปรอะเปื้อนทำได้ยาก

สามารถใช้ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่กว่าเพื่อขจัดปัญหาความสกปรกและการทำความสะอาดดังนั้นในการกำหนดเส้นผ่านศูนย์กลางของท่อ จึงต้องคำนึงถึงพื้นที่ว่าง ต้นทุน และลักษณะการเปรอะเปื้อนของของเหลวด้วย

2. ความหนาของท่อ: ความหนาของผนังท่อมักจะถูกกำหนดเพื่อให้แน่ใจว่า:

• มีพื้นที่เพียงพอสำหรับการกัดกร่อน
• แรงสั่นสะเทือนที่เกิดจากกระแสนั้นมีความต้านทาน
• ความแข็งแรงของแกน
• ความพร้อมของอะไหล่
• ความแข็งแรงของห่วง (เพื่อทนต่อแรงดันท่อภายใน)
• ความแข็งแรงในการโก่งตัว (เพื่อทนต่อแรงกดทับในเปลือก)

3. ความยาวท่อ:เครื่องแลกเปลี่ยนความร้อนมักจะถูกกว่าเมื่อมีเส้นผ่านศูนย์กลางเปลือกที่เล็กกว่าและความยาวของท่อยาวดังนั้น โดยทั่วไปแล้ว มีเป้าหมายที่จะทำให้เครื่องแลกเปลี่ยนความร้อนให้นานที่สุดเท่าที่จะเป็นไปได้ในขณะที่ไม่เกินความสามารถในการผลิตอย่างไรก็ตาม มีข้อจำกัดหลายประการสำหรับเรื่องนี้ รวมถึงพื้นที่ว่างในไซต์ที่จะใช้งาน และความจำเป็นเพื่อให้แน่ใจว่ามีท่อที่มีความยาวมากกว่าความยาวที่กำหนดสองเท่า (เพื่อให้สามารถถอนท่อได้และ แทนที่)นอกจากนี้ ต้องจำไว้ว่าท่อที่ยาวและบางนั้นยากที่จะถอดออกและเปลี่ยน

4. ระยะห่างของท่อ:เมื่อออกแบบท่อ จะต้องแน่ใจว่าระยะพิทช์ของท่อ (กล่าวคือ ระยะห่างจากศูนย์กลาง-ศูนย์กลางของท่อที่อยู่ติดกัน) ไม่น้อยกว่า 1.25 เท่าของเส้นผ่านศูนย์กลางภายนอกของท่อระยะห่างของท่อที่ใหญ่ขึ้นนำไปสู่เส้นผ่านศูนย์กลางของเปลือกโดยรวมที่ใหญ่ขึ้น ซึ่งนำไปสู่เครื่องแลกเปลี่ยนความร้อนที่มีราคาแพงกว่า

5. ท่อลอน:ท่อประเภทนี้ ส่วนใหญ่ใช้สำหรับท่อใน เพิ่มความปั่นป่วนของของเหลว และผลกระทบเป็นสิ่งสำคัญมากในการถ่ายเทความร้อนให้ประสิทธิภาพดีขึ้น

6. เค้าโครงท่อ:หมายถึงการวางตำแหน่งท่อภายในเปลือกเค้าโครงท่อมีสี่ประเภทหลัก ได้แก่ สามเหลี่ยม (30°) สามเหลี่ยมหมุน (60°) สี่เหลี่ยมจัตุรัส (90°) และสี่เหลี่ยมหมุน (45°)รูปแบบสามเหลี่ยมถูกนำมาใช้เพื่อให้การถ่ายเทความร้อนมากขึ้นเนื่องจากบังคับให้ของเหลวไหลในลักษณะปั่นป่วนมากขึ้นรอบ ๆ ท่อรูปแบบสี่เหลี่ยมจัตุรัสถูกนำมาใช้ในกรณีที่เกิดความเปรอะเปื้อนสูงและการทำความสะอาดก็สม่ำเสมอมากขึ้น

7. การออกแบบแผ่นกั้น:แผ่นกั้นใช้ในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อเพื่อควบคุมของเหลวให้ทั่วมัดท่อพวกมันวิ่งในแนวตั้งฉากกับเปลือกและจับมัดเพื่อป้องกันไม่ให้ท่อหย่อนคล้อยตามความยาวที่ยาวนานนอกจากนี้ยังสามารถป้องกันไม่ให้ท่อสั่นสะเทือนแผ่นกั้นแบบทั่วไปที่สุดคือแผ่นกั้นแบบปล้องแผ่นกั้นครึ่งวงกลมถูกวางแนวที่ 180 องศากับแผ่นกั้นที่อยู่ติดกันโดยบังคับให้ของไหลไหลขึ้นและลงระหว่างมัดท่อระยะห่างของแผ่นกั้นเป็นปัญหาทางอุณหพลศาสตร์ขนาดใหญ่เมื่อออกแบบตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อแผ่นกั้นต้องเว้นระยะห่างโดยคำนึงถึงการแปลงแรงดันตกคร่อมและการถ่ายเทความร้อนสำหรับการเพิ่มประสิทธิภาพเชิงเศรษฐกิจเชิงความร้อน ขอแนะนำให้เว้นระยะห่างระหว่างแผ่นกั้นไม่เกิน 20% ของเส้นผ่านศูนย์กลางภายในของเปลือกการมีแผ่นกั้นที่เว้นระยะใกล้เกินไปทำให้เกิดแรงดันตกที่มากขึ้นเนื่องจากการเปลี่ยนทิศทางการไหลดังนั้น การวางแผ่นกั้นไว้ห่างกันเกินไปหมายความว่าอาจมีจุดที่เย็นกว่าในมุมระหว่างแผ่นกั้นสิ่งสำคัญคือต้องแน่ใจว่าแผ่นกั้นมีระยะห่างมากพอที่ท่อจะไม่หย่อนคล้อยแผ่นกั้นประเภทหลักอื่น ๆ คือ แผ่นกั้นและแผ่นกั้นโดนัท ซึ่งประกอบด้วยแผ่นกั้นแบบศูนย์กลางสองแผ่น แผ่นกั้นด้านนอกที่กว้างกว่านั้นดูเหมือนโดนัท ในขณะที่แผ่นกั้นด้านในมีรูปร่างเป็นแผ่นแผ่นกั้นประเภทนี้บังคับให้ของเหลวไหลผ่านแต่ละด้านของดิสก์ จากนั้นผ่านแผ่นกั้นโดนัท ทำให้เกิดการไหลของของเหลวประเภทต่างๆ

คุณสมบัติ:

• พัฒนาด้วยเทคโนโลยีขั้นสูง
• การประหยัดพลังงาน.
• ประสิทธิภาพสูง.
• ป้องกันการกัดกร่อน
• อายุการใช้งานยาวนาน
• ราคาถูก.

แอปพลิเคชัน:

อุตสาหกรรมน้ำทะเล น้ำมัน อาหาร น้ำกลั่น ก๊าซ
