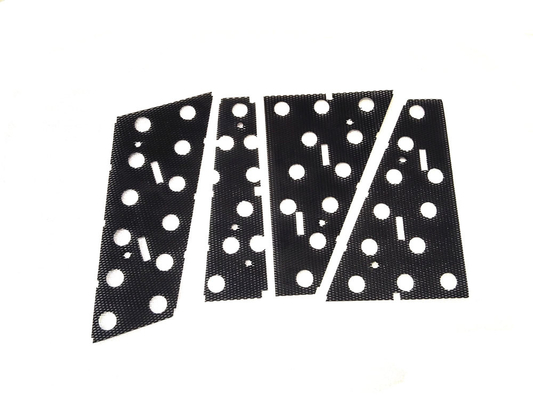

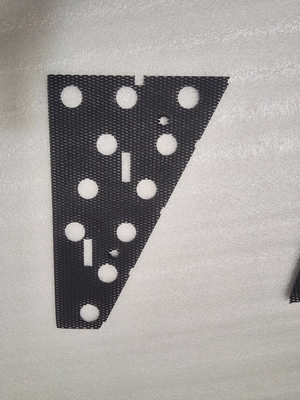

ตาข่ายแอโนดไทเทเนียมสำหรับการชุบทองแดงแนวนอนบนแผงวงจรพิมพ์ PCB ไฟฟ้า

ตาข่ายแอโนดไทเทเนียมสำหรับการชุบทองแดงแนวนอนบน PCB ข้อมูลทั่วไป

แนะนำการชุบทองแดง PCB

การชุบทองแดงด้วยไฟฟ้าด้วยกรดเป็นองค์ประกอบสำคัญในการเจาะรูโลหะของแผงวงจรพิมพ์ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีไมโครอิเล็กทรอนิกส์ การผลิตแผงวงจรพิมพ์ไปยังทิศทางของการพัฒนาอย่างรวดเร็วหลายชั้น ชั้น ฟังก์ชัน และบูรณาการส่งเสริมการออกแบบวงจรพิมพ์โดยใช้รูขนาดเล็กจำนวนมาก ระยะห่างแคบ การออกแบบและออกแบบกราฟิกวงจรลวดแบบละเอียด ทำให้เทคโนโลยีการผลิตแผ่นวงจรพิมพ์ยากขึ้น โดยเฉพาะอัตราส่วนของหลายชั้นผ่านรูมากกว่า 5:1 และ หลุมบอดลึกจำนวนมากใช้ในแผ่นเคลือบเพื่อให้กระบวนการชุบแนวตั้งแบบเดิมไม่สามารถตอบสนองความต้องการทางเทคนิคของรูเชื่อมต่อคุณภาพสูงที่มีความน่าเชื่อถือสูง ดังนั้นเทคโนโลยีการชุบไฟฟ้าในแนวนอน

ข้อมูลทั่วไปบางอย่างสำหรับตาข่ายแอโนดไททาเนียมที่ใช้ในการชุบทองแดงแนวนอนบน PCB:

1. ขนาดตาข่าย: 60-80 ช่องต่อนิ้วเชิงเส้น

2. เส้นผ่านศูนย์กลางลวด: 0.15-0.20 มม

3. การเคลือบผิว: แพลทินัม อิริเดียม หรือรูทีเนียม

4. ขนาดและรูปร่าง: จับคู่กับขนาดและรูปร่างของ PCB ที่กำลังชุบ

5. ความบริสุทธิ์: อย่างน้อย 99.5%

ในแง่ของพารามิเตอร์การชุบ ค่าทั่วไปบางอย่างสำหรับโซลูชันการชุบทองแดงทั่วไปที่ใช้ในการผลิต PCB อาจรวมถึง:

1. ความเข้มข้นของคอปเปอร์ซัลเฟต: 180-200 ก./ล

2. ความเข้มข้นของกรดกำมะถัน: 70-80 ก./ลิตร

3. อุณหภูมิ: 25-30°C

4. ค่า pH: 1.0-1.5

5. ความหนาแน่นกระแสไฟ: 1-3 A/dm²

เป็นที่น่าสังเกตว่าพารามิเตอร์การชุบเฉพาะจะขึ้นอยู่กับปัจจัยหลายประการ รวมถึงน้ำยาชุบเฉพาะที่ใช้ ขนาดและรูปร่างของ PCB และความหนาและความสม่ำเสมอในการชุบที่ต้องการค่าเหล่านี้ควรใช้เป็นจุดเริ่มต้น และอาจต้องปรับเปลี่ยนผ่านการทดลองและการเพิ่มประสิทธิภาพ

การทดสอบประสิทธิภาพทางเคมีไฟฟ้าและอายุการใช้งาน (อ้างอิงจาก HG/T2471-2007 Q/CLTN-2012)

1. ประเภทการเคลือบผิว: ไททาเนียม, เคลือบอิริเดียม - แทนทาลัม

2. เปรียบเทียบข้อดีของตะกั่วแอโนดสำหรับการชุบด้วยไฟฟ้าแบบธรรมดา

1) ไฟฟ้าร่องต่ำ การใช้พลังงานขนาดเล็ก

2) อัตราการสูญเสียอิเล็กโทรดมีขนาดเล็กและมีขนาดคงที่

3) ความต้านทานการกัดกร่อนของอิเล็กโทรดนั้นดี และความสามารถในการละลายน้ำจะไม่ทำให้สารละลายเสีย ทำให้ประสิทธิภาพการเคลือบมีความน่าเชื่อถือมากขึ้น

4) ไททาเนียมแอโนดใช้วัสดุและโครงสร้างใหม่ ลดน้ำหนักได้อย่างมาก สะดวกในการใช้งานประจำวัน

5) อายุการใช้งานยาวนาน และสามารถนำเมทริกซ์กลับมาใช้ใหม่ได้ ช่วยประหยัดค่าใช้จ่าย

6) ศักยภาพการวิวัฒนาการของออกซิเจนที่มากเกินไปนั้นต่ำกว่าแอโนดที่ไม่ละลายน้ำของโลหะผสมตะกั่วประมาณ 0.5V ซึ่งช่วยลดแรงดันไฟฟ้าของถังและการใช้พลังงาน

1. PCB ชุบทองแดงพัลส์แนวนอนย้อนกลับ

เนื่องจากข้อกำหนดการออกแบบของแผงวงจรมักจะเป็นเส้นลวดที่มีเส้นผ่านศูนย์กลางละเอียด ความหนาแน่นสูง รูรับแสงที่ดี (อัตราส่วนความลึกต่อเส้นผ่านศูนย์กลางสูง แม้กระทั่งรูทะลุผ่านระดับไมโคร) การอุดรูตัน การชุบด้วยไฟฟ้ากระแสตรงแบบดั้งเดิมจึงไม่สามารถตอบสนองความต้องการด้านการออกแบบได้มากขึ้น ความต้องการโดยเฉพาะอย่างยิ่งในการเคลือบรูกลางรูชุบด้วยไฟฟ้าโดยปกติชั้นทองแดงที่ปลายทั้งสองของรูรับแสงจะหนาเกินไป แต่ชั้นทองแดงกลางเป็นปรากฏการณ์ไม่เพียงพอการเคลือบผิวที่ไม่สม่ำเสมอจะส่งผลต่อผลกระทบของการส่งผ่านในปัจจุบันและนำไปสู่คุณภาพของผลิตภัณฑ์ที่ไม่ดีโดยตรงเพื่อความสมดุลของความหนาของทองแดงบนพื้นผิว โดยเฉพาะอย่างยิ่งในรูพรุนและรูพรุนขนาดเล็ก ความหนาแน่นกระแสจะถูกบังคับให้ลดลง แต่สิ่งนี้จะยืดเวลาการชุบให้นานขึ้นในระดับที่ยอมรับไม่ได้ด้วยการพัฒนากระบวนการชุบด้วยไฟฟ้าแบบรีเวิร์สพัลส์และสารเติมแต่งทางเคมีที่เหมาะสมสำหรับกระบวนการชุบด้วยไฟฟ้า ทำให้เวลาในการชุบด้วยไฟฟ้าสั้นลงกลายเป็นเรื่องจริง

กระบวนการอิเล็กโทรไลต์ทั่วไป:

อิเล็กโทรไลต์: CuSO4/5H2O: 100-300g/L, H2SO4:50-150g/L

ความหนาแน่นกระแสไปข้างหน้า: 500-1000A/m2

ความหนาแน่นกระแสย้อนกลับ: 3 เท่าของความหนาแน่นกระแสไปข้างหน้า

กระบวนการชุบด้วยไฟฟ้า: พัลส์สองทาง

อุณหภูมิ: 20-70 ℃

เวลาเดินหน้า: 19ms;เวลาย้อนกลับ: 1ms

อายุการใช้งาน: 50,000kA

ประเภทแอโนด: แอโนดไททาเนียมซีรีส์อิริเดียมโดยเฉพาะ

2. PCB ชุบทองแดง DC ต่อเนื่องในแนวตั้ง

ในกระบวนการชุบทองแดง DC อย่างต่อเนื่องในแนวตั้งบน PCB มีการเติมสารอินทรีย์พิเศษเพื่อส่งเสริมการกระจายอย่างสม่ำเสมอของชั้นและพื้นผิวของโลหะเม็ดละเอียดสารเติมแต่งเหล่านี้ต้องได้รับการบำรุงรักษาในระดับความเข้มข้นที่ดีที่สุดเพื่อให้ทำหน้าที่ได้ดีที่สุดและได้คุณภาพผลิตภัณฑ์ที่ดีที่สุด

สิ่งนี้ต้องการขั้วบวกไม่เพียง แต่ตอบสนองความต้องการด้านชีวิต แต่ยังเพื่อลดการใช้สารเติมแต่งอินทรีย์เพื่อลดต้นทุนการบริโภคยาแม้ว่าอายุการใช้งานของแอโนดไททาเนียมอิริเดียมแบบดั้งเดิมสามารถตอบสนองความต้องการได้ แต่การใช้สารเพิ่มความสดใสนั้นยอดเยี่ยมเราได้ปรับปรุงกระบวนการและสูตรของแอโนดไททาเนียมอิริเดียมแบบดั้งเดิมขั้วบวกไททาเนียมชุบทองแดงแนวนอน PCB พิเศษสามารถลดอัตราการบริโภคสารอินทรีย์ในขณะที่อายุการใช้งานสามารถตอบสนองความต้องการ

กระบวนการอิเล็กโทรไลต์ทั่วไป:

อิเล็กโทรไลต์: Cu: 60-120g/L, H2SO4:50-100g/L, Cl- : 40-55ppm

ความหนาแน่นกระแส: 100-500A/m2

อุณหภูมิ: 0-35 ℃

ความต้องการชีวิต: มากกว่า 1 ปี

ประเภทแอโนด: แอโนดไทเทเนียมอิริเดียมซีรีส์พิเศษ

ข้อดี: ความสม่ำเสมอของการชุบด้วยไฟฟ้าที่ดี อายุการใช้งานยาวนาน การประหยัดพลังงาน ความหนาแน่นกระแสสูง

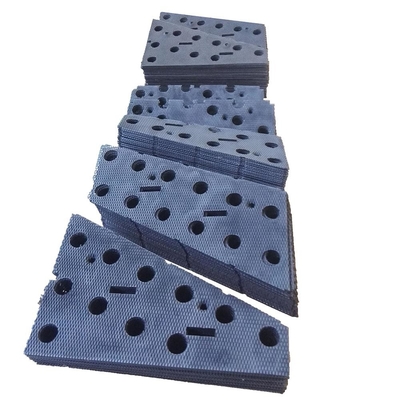

ตาข่ายแอโนดไทเทเนียมสำหรับการชุบทองแดงแนวนอนบนเคสแอ็พพลิเคชัน PCB

ตาข่ายแอโนดไททาเนียมมักใช้ในอุตสาหกรรมชุบโลหะด้วยไฟฟ้า เนื่องจากมีความทนทานต่อการกัดกร่อนและการนำไฟฟ้าสูงในกรณีของการชุบทองแดงแนวนอนบน PCB สามารถใช้ตาข่ายแอโนดไทเทเนียมเป็นวัสดุแอโนดในอ่างชุบได้

ในระหว่างกระบวนการชุบทองแดง ตาข่ายไทเทเนียมแอโนดจะถูกแช่อยู่ในอ่างชุบพร้อมกับซับสเตรต PCB ซึ่งทำหน้าที่เป็นแคโทดเมื่อใช้กระแสไฟฟ้ากับระบบ ไอออนของทองแดงจากน้ำยาชุบจะถูกดึงดูดไปที่พื้นผิวของซับสเตรต PCB และสะสมไว้บนนั้น ก่อตัวเป็นชั้นบางๆ ของทองแดง

ตาข่ายแอโนดไทเทเนียมเป็นแหล่งไอออนประจุบวกที่เสถียรไปยังอ่างชุบ ช่วยรักษาสมดุลไฟฟ้าเคมีของระบบนอกจากนี้ยังช่วยป้องกันการก่อตัวของผลพลอยได้ที่ไม่ต้องการ เช่น ก๊าซออกซิเจน ซึ่งอาจรบกวนกระบวนการชุบ

โดยรวมแล้ว การใช้ตาข่ายแอโนดไทเทเนียมในการชุบทองแดงแนวนอนบน PCB สามารถช่วยปรับปรุงคุณภาพและความสม่ำเสมอของชั้นทองแดงที่ชุบได้ ในขณะเดียวกันก็ลดความเสี่ยงของข้อบกพร่องและปัญหาอื่น ๆ ที่อาจเกิดขึ้นระหว่างกระบวนการชุบ
