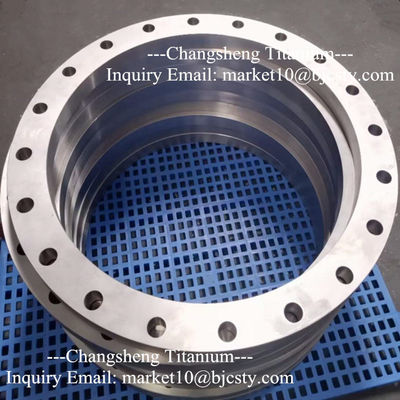

EN 1092-1 Type 32 หน้าแปลนเพลทหลวม ไทเทเนียม

EN 1092-1 หน้าแปลนเพลทแบบหลวม Type 32 ไทเทเนียมควรใช้กับหน้าแปลนเพลทแบบหลวม Type 02 เสมอ

ดังที่แสดงไว้ หน้าแปลนไททาเนียมไททาเนียม Type 32 ทำหน้าที่เป็นวงแหวนสำรองเพื่อยึดคอเพลทแบบเชื่อมไททาเนียม Type 32

ท่อเลื่อนผ่านหน้าแปลน Type 02 ไปจนถึงปลายคอเพลท Type 32จำเป็นต้องมีรอยเชื่อมสองชิ้นในตำแหน่งที่แสดงไว้เพื่อให้แน่ใจว่ามีเพียงปลอกหุ้มเพลทเท่านั้นที่สามารถสัมผัสกับของไหลได้ต้องใส่ปะเก็นแผลแบนหรือเกลียวระหว่างปลอกคอเพลท Type 32 และหน้าแปลนที่ยกขึ้นของหน้าแปลน Type 01ผิวสำเร็จของปลอกคอเพลทที่อยู่ติดกับปะเก็นจะต้องตกแต่งโดยกระบวนการกลึงที่มี 3.2 ไมโครเมตร ≤ Ra ≤ 12.5 ไมโครเมตร และ 12.5 ไมโครเมตร ≤ Rz ≤ 50.0 ไมโครเมตร

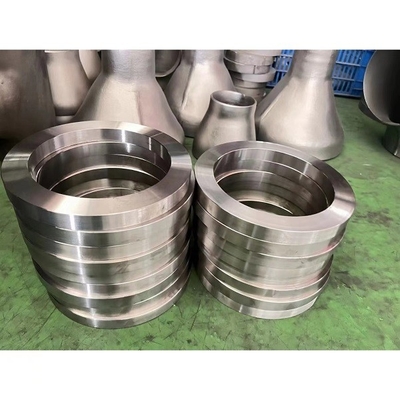

EN 1092-1 Type 32 ไทเทเนียมหน้าแปลนเพลทหลวมคือหน้าแปลนเพลทหลวมที่มีคอเชื่อมและรัศมี r=3 มม.ปลอกเชื่อมไทเทเนียม Type 32 ออกแบบมาเพื่อใช้กับท่อตามมาตรฐาน EN 1092-1 และเหมาะสำหรับการเชื่อมกับหน้าแปลนจานหลวม EN 1092-1 Type 04 และ 05หน้าแปลนไทเทเนี่ยมมีจำหน่ายในสองระดับความดัน PN 16 และ PN 40 และมีขนาดตั้งแต่ DN15 ถึง DN1000

ชนิดหน้าแปลน (typ) ตาม DIN EN 1092-1

EN 1092-1 ประเภท 1 (แผ่นเพลท [สลิปออน] หน้าแปลนสำหรับงานเชื่อม)
EN 1092-1 ประเภท 2 (หน้าแปลนจานหลวมพร้อมปลอกคอแผ่นเชื่อม)
EN 1092-1 ประเภท 4 (หน้าแปลนจานหลวมพร้อมปลอกคอเชื่อม)
EN 1092-1 type5 (หน้าแปลนเปล่า)
EN 1092-1 type11 (หน้าแปลนคอเชื่อม)
EN 1092-1 ประเภท 12 (หน้าแปลนสลิปออนแบบฮับสำหรับการเชื่อม)
EN 1092-1 Type13 (หน้าแปลนเกลียวแบบฮับ)
EN 1092-1 Type21 (หน้าแปลนรวม)
EN 1092-1 Type32 (ปลอกสวมแผ่นเชื่อม)
EN 1092-1 Type33 (ปลายท่อขัด)
EN 1092-1 Type34 (ปลอกคอเชื่อม)
EN 1092-1 Type36 (ปลอกคออัดรีดคอยาว)
EN 1092-1 Type37 (ปลอกคออัดรีด)

ภาพวาดรายละเอียดของ EN 1092-1 Type 32 Loose plate flange Titanium

ทำไมต้องใช้ EN 1092-1 Type 32 Loose Plate Flange Titanium

EN 1092-1 Type 32 Loose plate flange ไททาเนียมใช้เพื่อการเชื่อมต่อที่แข็งแรงและปลอดภัยระหว่างท่อสองท่อหรือส่วนประกอบที่ต้องเชื่อมเข้าด้วยกัน

ไททาเนียม Type 32 Weld-on plate collar ได้รับการออกแบบมาให้ต้านทานการกัดกร่อนและอุณหภูมิที่รุนแรง ทำให้เหมาะสำหรับงานเชื่อมในหลากหลายอุตสาหกรรม รวมถึงการบินและอวกาศ ยานยนต์ และการแพทย์

หน้าแปลนเพลทไททาเนียมไททาเนียม Type 32 ยังให้รอยเชื่อมที่ดูเรียบร้อยและเรียบร้อย และสามารถกลึงหรือขัดเงาเพื่อให้ดูเป็นมืออาชีพ
