อุปกรณ์ประกอบของเอเลคโทรลิสเซอร์ หลอดกระจายน้ําในหลอด Anode และ cathode cell สําหรับโรงงาน Chlor-alkali

อุปกรณ์เสริมเครื่องอิเล็กโทรไลเซอร์ — ท่อกระจายน้ำเข้าเซลล์ขั้วบวกและขั้วลบสำหรับโรงงานคลอรีน-ด่าง

ภาพรวมผลิตภัณฑ์

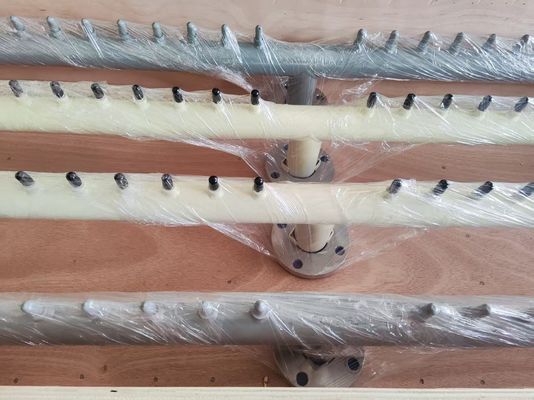

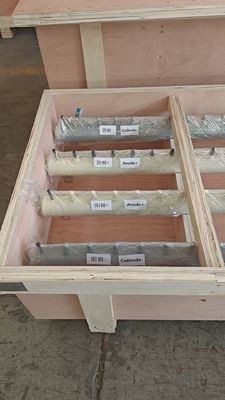

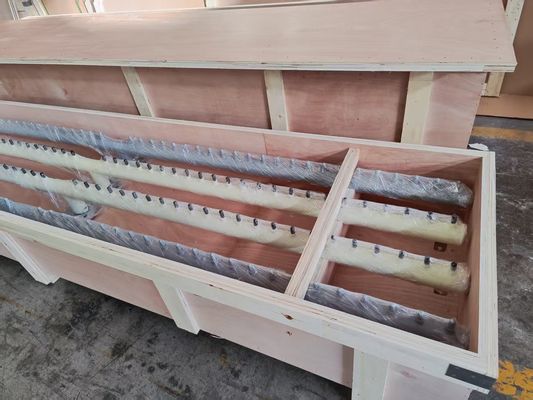

The ท่อกระจายน้ำเข้าเซลล์ขั้วบวกและขั้วลบ เป็นส่วนประกอบสำคัญใน ระบบอิเล็กโทรไลเซอร์คลอรีน-ด่าง. หน้าที่หลักคือ กระจายสารละลายอิเล็กโทรไลต์หรือสารละลายกระบวนการอื่นๆ อย่างสม่ำเสมอ เข้าสู่เซลล์อิเล็กโทรไลต์ เพื่อให้มั่นใจว่า ปฏิกิริยาเคมีไฟฟ้ามีความเสถียร มีประสิทธิภาพ และสม่ำเสมอ.

1. การเลือกใช้วัสดุ

ท่อกระจายน้ำเข้าต้องแสดง ความทนทานต่อการกัดกร่อนได้ดีเยี่ยม และ ความเข้ากันได้ทางเคมี กับสารละลายอิเล็กโทรไลต์ วัสดุที่ใช้กันทั่วไป ได้แก่:

PVC (โพลีไวนิลคลอไรด์):
เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำและมีการกัดกร่อนเล็กน้อย

PP (โพลีโพรพิลีน):
มีความทนทานต่อการกัดกร่อนที่เพิ่มขึ้นและสามารถใช้ได้กับกระบวนการอิเล็กโทรไลซิสที่มีอุณหภูมิปานกลางถึงสูง

PTFE (โพลีเตตระฟลูออโรเอทิลีน):
มีความทนทานต่อกรดและด่างแก่กล้า; เหมาะสำหรับสภาพแวดล้อมการอิเล็กโทรไลซิสที่มีความต้องการสูง

ไทเทเนียม, โลหะผสมไทเทเนียม และวัสดุจากนิกเกิล:
ให้ความทนทานต่อการกัดกร่อนที่เหนือกว่าภายใต้สภาวะที่เป็นกรดที่มีอุณหภูมิสูงและความเข้มข้นสูง

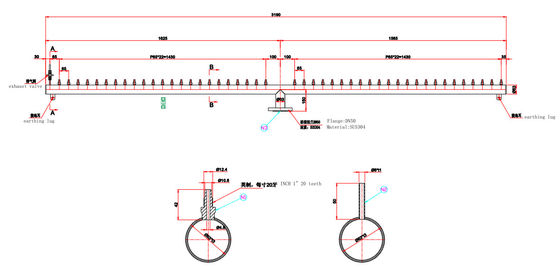

(ในการออกแบบที่แสดงด้านล่าง วัสดุไทเทเนียมและนิกเกิลถูกนำมาใช้เพื่อเพิ่มความทนทานและประสิทธิภาพ)

2. คุณสมบัติการออกแบบโครงสร้าง

a. ความสม่ำเสมอของการไหล
การออกแบบท่อช่วยให้มั่นใจได้ว่า การกระจายอิเล็กโทรไลต์สม่ำเสมอ ภายในเครื่องอิเล็กโทรไลเซอร์ ป้องกันการไล่ระดับความเข้มข้นในท้องถิ่นที่อาจทำให้เกิดปฏิกิริยาที่ไม่สม่ำเสมอหรือประสิทธิภาพลดลง

b. การควบคุมแรงดัน
แรงดันน้ำเข้าได้รับการควบคุมอย่างระมัดระวังเพื่อรักษาระดับการไหลที่เหมาะสม หลีกเลี่ยงความปั่นป่วนหรือการสะสมที่ไม่สม่ำเสมอภายในเซลล์

c. การออกแบบป้องกันการอุดตัน
ติดตั้งด้วย ช่องเปิดและโครงสร้างการกรองที่เหมาะสมที่สุด ท่อจะป้องกันสิ่งสกปรกจากการอุดตันเส้นทางการไหลและรับประกันการส่งมอบอิเล็กโทรไลต์ที่เสถียร

d. ความทนทานต่ออุณหภูมิ
ออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือภายใต้อุณหภูมิอิเล็กโทรไลต์ที่แตกต่างกันโดยไม่มีการเสียรูป การเสื่อมสภาพ หรือการเสื่อมสภาพของวัสดุ

3. การติดตั้งและการบำรุงรักษา

a. โดยทั่วไปท่อน้ำเข้าจะเชื่อมต่อกับ ปั๊มหมุนเวียน หรือ ถังเก็บอิเล็กโทรไลต์ เพื่อให้การไหลของอิเล็กโทรไลต์ต่อเนื่อง

b. ระบบได้รับการออกแบบมาเพื่อ การถอดและทำความสะอาดได้ง่าย ทำให้มั่นใจได้ถึงการบำรุงรักษาที่สะดวกและลดเวลาหยุดทำงาน

c. เซ็นเซอร์วัดแรงดัน และ มิเตอร์วัดการไหล สามารถติดตั้งเพื่อตรวจสอบสภาวะน้ำเข้าแบบเรียลไทม์ ทำให้มั่นใจได้ถึงประสิทธิภาพการอิเล็กโทรไลต์ที่สม่ำเสมอ

d. ระบบขั้นสูงอาจรวมถึง อุปกรณ์ควบคุมอัตโนมัติ เพื่อควบคุมการไหลเข้าของอิเล็กโทรไลต์แบบไดนามิกตามระดับของเหลวในเซลล์และพารามิเตอร์ความเข้มข้น

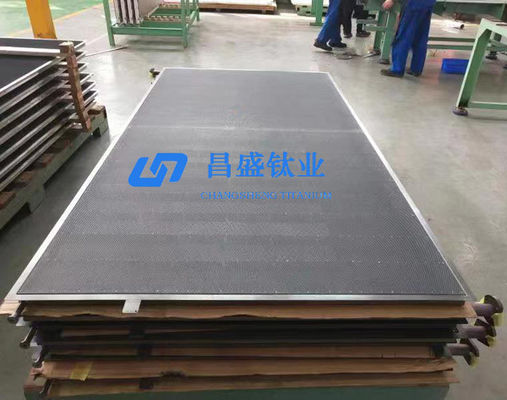

เปลือกครึ่งขั้วบวกของเซลล์อิเล็กโทรไลต์

ฟังก์ชันและความสำคัญ

The เปลือกครึ่งขั้วบวก เป็นส่วนประกอบโครงสร้างและหน้าที่ของชุดขั้วบวกภายในเซลล์อิเล็กโทรไลต์ ทำหน้าที่สำคัญหลายประการ:

1. การกระจายกระแสไฟฟ้าอย่างสม่ำเสมอ
   ช่วยให้มั่นใจได้ถึงการไหลของกระแสไฟฟ้าที่สม่ำเสมอทั่วทั้งเซลล์ ส่งเสริมปฏิกิริยาเคมีไฟฟ้าที่สม่ำเสมอและปรับปรุงคุณภาพของผลิตภัณฑ์

2. การป้องกันและยืดอายุการใช้งานของขั้วบวก
   ผลิตจาก วัสดุที่ทนทานต่อการกัดกร่อน เปลือกครึ่งขั้วบวกช่วยปกป้องตัวขั้วบวกจากการโจมตีทางเคมีโดยอิเล็กโทรไลต์ จึงช่วยยืดอายุการใช้งาน

3. ความเสถียรของโครงสร้าง
   ช่วยเพิ่มความแข็งแรงทางกลของขั้วบวก รักษาความสมบูรณ์ของโครงสร้างและป้องกันการเสียรูปหรือความล้มเหลวทางกลไกระหว่างการอิเล็กโทรไลซิส

การใช้งาน

เปลือกครึ่งขั้วบวกมักใช้ใน กระบวนการสกัดและการกลั่นด้วยไฟฟ้า — รวมถึง ทองแดง อะลูมิเนียม และโลหะนอกกลุ่มเหล็กอื่นๆ — เพื่อให้มั่นใจถึงประสิทธิภาพทางเคมีไฟฟ้าที่เสถียร คุณภาพของผลิตภัณฑ์ที่ดีขึ้น และประสิทธิภาพการผลิตที่เพิ่มขึ้น
