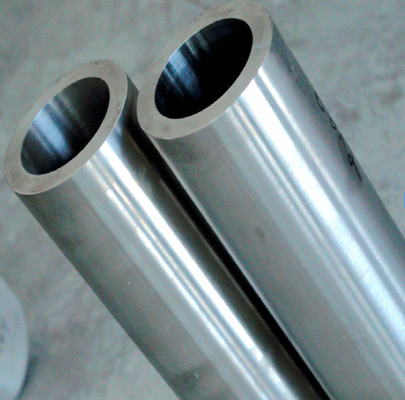

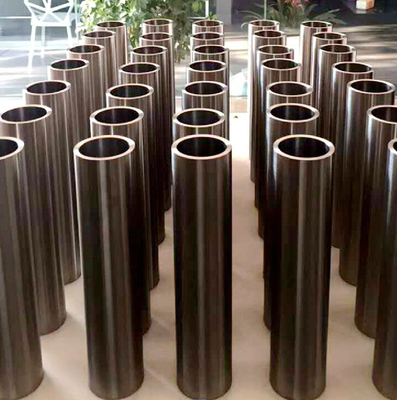

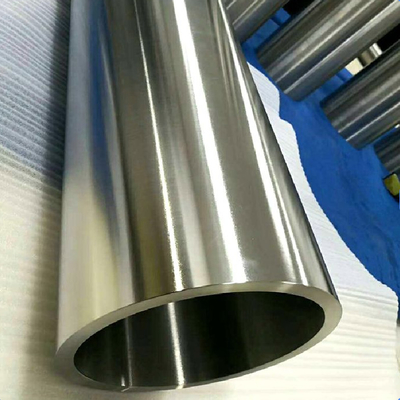

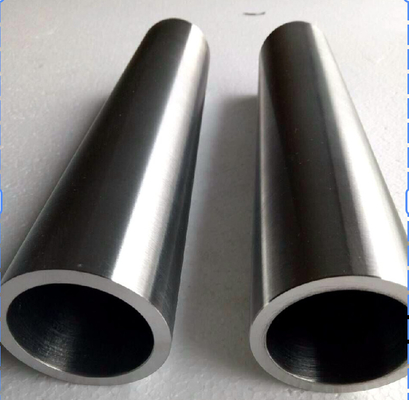

GR5 ทาทาเนียมสกัดท่อไร้สายสําหรับท่อน้ํามันเครื่องบิน ท่อน้ํามันเครื่องบิน

GR5 ทาทาเนียมสกัดท่อไร้สายสําหรับท่อน้ํามันเครื่องบิน ท่อน้ํามันเครื่องบิน

1ทําไมต้องใช้เหล็กไทเทเนียม เพื่อทําท่อเชื้อเพลิงเครื่องบิน
สายเหล็กไทเทเนียมมีข้อดีดังต่อไปนี้ ซึ่งเหมาะสําหรับสาขาการบิน

น้ําหนักเบา: น้ําหนักเบากว่าเหล็กประมาณ 40% การลดน้ําหนักเป็นกุญแจในการออกแบบเครื่องบิน

ความทนทานต่อการกัดกร่อนสูงสุด: สามารถทนต่อการกัดกร่อนน้ํามันเครื่องบิน คันน้ํา และการกัดกร่อนน้ําเกลือ

ความแข็งแรงสูง: ความแข็งแรงใกล้เคียงกับเหล็ก ยิ่งกว่าอะลูมิเนียมมาก และมีความทนต่อแรงกดแรงและความทนต่อระเบิด

ทนต่ออุณหภูมิสูงและต่ํา: สามารถทนต่อสภาพแวดล้อมที่รุนแรงจาก -250 °C ถึง 600 °C

ผลงานความเหนื่อยล้าที่ดี: การทํางานระยะยาวในสภาพแวดล้อมแรงดันสูงและสั่นสะเทือน ไม่ง่ายที่จะแตกและล้มเหลว

อายุการใช้งานยาวนานมาก: อายุการใช้งานยาวนานกว่าท่อหลอดเชื้อเพลิงสแตนเลสคาร์บอนหรือสแตนเลสอลูมิเนียมแบบดั้งเดิม

ฉะนั้น ท่อเชื้อเพลิงจากเหล็กไทเทเนียมส่วนใหญ่ใช้สําหรับ:

ท่อหลอดน้ํามันหลักของเครื่องบิน ท่อหลอดน้ํามันด้านนอกของเครื่องยนต์ และท่อหลอดน้ํามันภายในของอุปกรณ์ระดับสูง

2วัสดุทั่วไปสําหรับท่อน้ํามันเครื่องบินเหล็กไทเทเนียม

รหัสวัสดุ ชื่อเต็ม คุณสมบัติ
Ti-6Al-4V ทิตาเนียม-6% อลูมิเนียม-4% วานาเดียม สังกะสีที่ใช้บ่อยที่สุด ความแข็งแรงครบวงจรสูง

ความทนทานต่อการกัดกร่อนที่ดี เหมาะสําหรับการพิมพ์
Ti-3Al-2.5V ทิตาเนียม-3% อลูมิเนียม-2.5% วานาเดียมสกัด เหมาะสําหรับการแปรรูปแบบเย็นและท่อน้ํามันผนังบาง
Gr.2 ทิตาเนียมบริสุทธิ์ ทิตาเนียมบริสุทธิ์อุตสาหกรรม ความแข็งแรงเฉลี่ย แต่มีความทนทานต่อการกัดสนองที่ดี เหมาะสําหรับระบบความดันต่ํา

3. กระบวนการผลิตท่อน้ํามันเหล็กไทเทเนียม
การผลิตท่อไทเทเนียมที่ไม่มีรอยต่อ: การผลักดันร้อน + การม้วนเย็น / การดึงเย็น เพื่อให้กําแพงท่อเป็นแบบเดียวกันและไม่มีอาการผิดปกติ

การผลิตท่อไทเทเนียมที่เชื่อม: การเชื่อมเลเซอร์หลังจากการสร้างแผ่นไทเทเนียม เหมาะสําหรับท่อขนาดใหญ่

การบํารุงผิว

การลดลมเพื่อกําจัดชั้นออกไซด์

การบําบัด passivation เพื่อป้องกันการกัดกรองในภายหลัง

การควบคุมขนาดแม่นยํา:

ความละเอียดความละเอียดของเส้นผ่าตัดท่อโดยทั่วไปควบคุมภายใน ± 0.1mm

ความอนุญาตความหนาของผนังท่อ ± 10%

4ตัวชี้วัดการทํางานแบบปกติ (ใช้ Ti-6Al-4V เป็นตัวอย่าง)
ความแข็งแรงในการดึง: ≥895 MPa

ความแข็งแรงของแรงผลิต ≥828 MPa

ความยาว: ≥10%

ความแข็ง: 280~340 HV

ความหนาแน่น: ประมาณ 4.43 กรัม/ซม.3 (ต่ํากว่าเหล็ก 40%)

5. ข้อมูลขนาด

6ตัวอย่างการใช้งานของท่อน้ํามันเหล็กไทเทเนียม
ระบบน้ํามัน Boeing 787: ท่อน้ํามัน Ti-6Al-4V ถูกใช้อย่างแพร่หลาย

ท่อน้ํามันสําหรับเครื่องยนต์ Airbus A350

ขนส่งน้ํามันทหารและน้ํามันเครื่องรบ

ระบบสะพานน้ํามันสนามบินระดับสูง (ความทนทานต่อการกัดสนองสูงและความทนทานต่อความเหนื่อยล้า)
