หน้าแปลนไททาเนียม WN RF Class150 หน้าแปลนคอเชื่อมยกหน้าสำหรับแลกเปลี่ยนความร้อน

หน้าแปลนไททาเนียม WN RF Class150 หน้าแปลนคอเชื่อมยกหน้าขึ้น

หน้าแปลนคอเชื่อมไทเทเนียมแบบยกหน้า (WN RF) เป็นหน้าแปลนชนิดหนึ่งที่ใช้กันทั่วไปในระบบท่อได้รับการออกแบบให้เชื่อมเข้ากับปลายท่อและให้การเชื่อมต่อที่ปลอดภัยระหว่างท่อสองท่อหรือท่อและอุปกรณ์หนึ่งชิ้น

คำว่า "หน้ายก" หมายถึงข้อเท็จจริงที่ว่าหน้าแปลนมีพื้นที่ยกขึ้นรอบๆ รูเจาะ ซึ่งช่วยให้ปะเก็นอยู่ตรงกลางและให้ซีลที่ปลอดภัยยิ่งขึ้นโดยทั่วไปพื้นที่ที่ยกขึ้นนี้จะสูง 1/16" ถึง 1/4" และยาวเกินรูโบลต์

หน้าแปลนคอเชื่อมมีดุมเรียวยาว ซึ่งช่วยให้จัดแนวและเชื่อมเข้ากับท่อได้ง่ายการออกแบบเรียวยังช่วยลดความเข้มข้นของความเครียดที่ฐานของหน้าแปลน ทำให้ไม่ไวต่อการแตกร้าวและความเสียหายประเภทอื่นๆ

ไททาเนียมเป็นวัสดุที่ได้รับความนิยมสำหรับหน้าแปลนเนื่องจากความต้านทานการกัดกร่อนที่ดีเยี่ยมและอัตราส่วนความแข็งแรงต่อน้ำหนัก

หน้าแปลนไททาเนียม WN RF Class150 หน้าแปลนเชื่อมคอยกขึ้น

เกรดวัสดุ:Gr1 Gr2 GR5 Gr7 Gr9 Gr12 หรือวัสดุอื่น ๆ ที่กำหนดเอง

มาตรฐาน:ANSI B16.5, ASTM B16.5, ASME B16.47, JIS B2220, DIN2627-2628,AWWA ASTM A182 และ ASME SA182

ขนาด:1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000)

ระดับความดัน:

PN0.25~32Mpa

(DIN) PN6 PN10 PN16 PN25 แม้ว่า PN250

150# 250# 300# 400# 500# 600# 900# 1500# 2500#

พื้นผิวหน้าแปลน:FF RF TG RJ MFM

ข้อกำหนดทางเคมี

ข้อกำหนดด้านแรงดึง

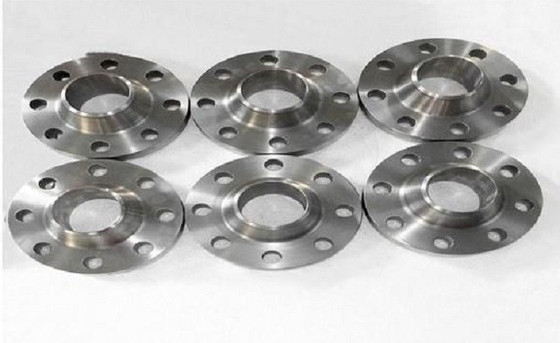

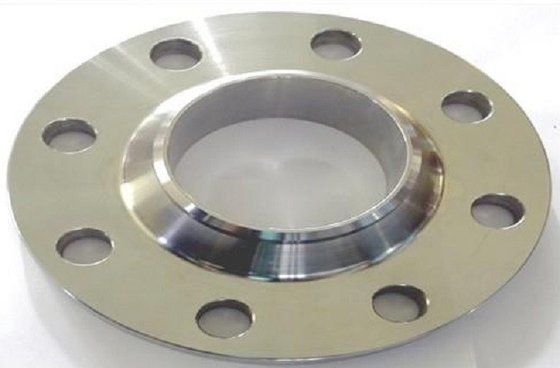

ภาพวาดและรูปถ่ายของ Ti flange WN

คุณภาพและการตรวจสอบ:

1. การทดสอบ PMI เพื่อตรวจสอบเกรดวัสดุ
2. การควบคุมขนาดระหว่างการผลิตและการผลิต
3. ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบแล้ว 100% ก่อนจัดส่ง
4. บรรจุในกล่องไม้อัดปลอดการรมควัน
5. มีการตรวจสอบบุคคลที่สาม
6. การประกันการค้า: คุณสามารถชำระเงินให้กับอาลีบาบาได้โดยตรงหากสินค้าไม่ตรงตามความต้องการหรือการจัดส่งล่าช้า

อาลีบาบาจะจ่ายเงินให้คุณ ดังนั้นคุณจึงปลอดภัยมากในกระบวนการทั้งหมด

หน้าแปลนไททาเนียม WN RF หน้าแปลนคอเชื่อม กรณีการใช้งานแบบยกหน้าขึ้น

หน้าแปลนคอเชื่อมไททาเนียมแบบยกหน้าขึ้น (WN RF) ใช้งานหลากหลายที่ต้องการความแข็งแรงสูงและต้านทานการกัดกร่อนนี่คือตัวอย่างบางส่วนที่อาจใช้หน้าแปลนเหล่านี้:

1.อุตสาหกรรมเคมี: หน้าแปลนไทเทเนียม WN RF มักใช้ในอุตสาหกรรมเคมี ซึ่งใช้ในการเชื่อมต่อท่อและอุปกรณ์ที่สัมผัสกับสารเคมีที่มีฤทธิ์กัดกร่อนสูงการออกแบบใบหน้าที่ยกขึ้นช่วยให้ซีลมีความปลอดภัย ในขณะที่วัสดุไททาเนียมมีความทนทานต่อการกัดกร่อนได้ดีเยี่ยม

2.อุตสาหกรรมน้ำมันและก๊าซ: หน้าแปลน RF ไทเทเนียม WN ยังใช้ในอุตสาหกรรมน้ำมันและก๊าซ ซึ่งใช้ในการเชื่อมต่อท่อขนส่งน้ำมันและก๊าซในระยะทางไกลหน้าแปลนมักใช้ในการใช้งานนอกชายฝั่ง ซึ่งต้องสัมผัสกับสภาพแวดล้อมที่รุนแรง เช่น น้ำเค็มและอุณหภูมิที่สูงมาก

3.อุตสาหกรรมการบินและอวกาศ: อุตสาหกรรมการบินและอวกาศต้องการวัสดุที่มีน้ำหนักเบา แข็งแรง และทนทานต่อการกัดกร่อนสำหรับส่วนประกอบต่างๆหน้าแปลนไทเทเนียม WN RF ใช้ในอุตสาหกรรมการบินและอวกาศซึ่งการลดน้ำหนักเป็นสิ่งสำคัญ เช่น ในการสร้างถังเชื้อเพลิงของเครื่องบินและส่วนประกอบอื่นๆ

4.อุตสาหกรรมการแพทย์: หน้าแปลนไทเทเนียม WN RF ยังใช้ในอุตสาหกรรมการแพทย์ ซึ่งใช้ในการเชื่อมต่อท่อและอุปกรณ์ในระบบส่งก๊าซทางการแพทย์วัสดุไททาเนียมไม่เป็นพิษและเข้ากันได้ทางชีวภาพ ทำให้เหมาะสำหรับใช้ทางการแพทย์

โดยรวมแล้ว หน้าแปลน RF ไทเทเนียม WN ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการความแข็งแรงสูงและความต้านทานการกัดกร่อน เช่นเดียวกับการใช้งานที่การลดน้ำหนักเป็นสิ่งสำคัญการเลือกและการติดตั้งหน้าแปลนเหล่านี้อย่างเหมาะสมมีความสำคัญต่อการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้

แท็ก: Class150 Ti Flanges WN RF, หน้าแปลนไทเทเนียม,หน้าแปลนคอเชื่อม
